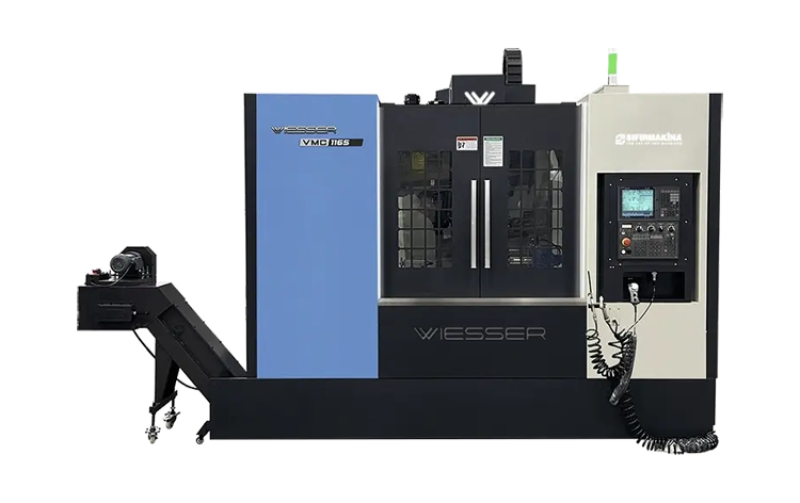

Makina Tabla ölçüleri : 1.200 x 600 (mm) T Kanal ölçüleri : 18 x 5 x 100 (mm) Tabla yükleme kapasitesi : 1.000 (kg) X Eksen hareket miktarı : 1.100 (mm) Y Eksen hareket miktarı : 650 (mm) Z Eksen hareket miktarı : 600 (mm) Fener mili alnı ile Tabla arası mesafe : 120 ~ 720 (mm) Fener mili merkezinden Kolona olan mesafe : 665 (mm) Fener mili motor gücü : 15 (kW) Fener mili koniği : BBT-40 Maks. fener mili devri : 12.000 (rpm) Fener mili - Motor aktarma tipi : Direkt Motor (Direct Drive) Otomatik magazin tipi : Kol (Arm) Tipi Magazin istasyon sayısı : 24 (adet) Maks. takım çapı Standart / Yan potlar boş: 78 / 150 (mm) Maks. takım uzunluğu : 300 (mm) Maks. takım ağırlığı : 8 (kg) Takım değiştirme süresi (T-T) : 1.8 (sn.) Eksen Motor Güçleri X Y Z : 3 3 3,5 (kW) X Eksen kızak tipi / Taşıyıcı Sayısı: Lineer Masura Kızak (45mm) / 6 (adet) Y Eksen kızak tipi / Taşıyıcı Sayısı: Lineer Masura Kızak (45mm) / 4 (adet) Z Eksen kızak tipi / Taşıyıcı Sayısı: Lineer Masura Kızak (45mm) / 6 (adet) Vidalı mil Çapı X Y Z / Hatvesi : 40 40 40 (mm) / 12 (mm) Hızlı ilerleme X Y Z : 36 36 36 (m/dk) Kesme ilerlemesi X Y Z : 15 (m/dk) Pozisyonlama hassasiyeti : ±0.008 (mm) / 300 (mm) Tekrarlama hassasiyeti : ±0.005 (mm) Makina dış kasa ölçüleri (WxDxH): 4.450x2.800x3.065 (mm)

Makina Tabla ölçüleri : 1.100 x 600 (mm) T Kanal ölçüleri : 18 x 5 x 100 (mm) Tabla yükleme kapasitesi : 1.000 (kg) X Eksen hareket miktarı : 1.000 (mm) Y Eksen hareket miktarı : 600 (mm) Z Eksen hareket miktarı : 600 (mm) Fener mili alnı ile Tabla arası mesafe : 150 ~ 750 (mm) Fener mili merkezinden Kolona olan mesafe : 650 (mm) Fener mili motor gücü : 15 (kW) Fener mili koniği : BBT-40 Maksimum fener mili devri : 12.000 (rpm) Fener mili - Motor aktarma tipi : Direkt Motor (Ops. 12.000rpm / Kayışlı / 20 bar CTS li) Otomatik magazin tipi : Kol (Arm) Tipi Magazin istasyon sayısı : 24 (adet) Maksimum takım çapı : 80 (mm) Maksimum takım uzunluğu : 300 (mm) Maksimum takım ağırlığı : 8 (kg) Takım değiştirme süresi (T-T) : 2 (sn.) X Eksen kızak tipi : 2 (adet) Lineer Masura Kızak (45mm) Y Eksen kızak tipi : 2 (adet) Lineer Masura Kızak (45mm) Z Eksen kızak tipi : 2 (adet) Lineer Masura Kızak (45mm) Vidalı mil çapı X Y Z : 40 40 40 (mm) Hızlı ilerleme X Y Z : 36 36 30 (m/dk) Kesme ilerlemesi X Y Z : 12 (m/dk) Pozisyonlama hassasiyeti : ±0.006 (mm) Tekrarlama hassasiyeti : ±0.004 (mm) Takribi Makina ağırlığı : 6.600 (kg) (Opsiyonlara göre değişiklik gösterebilir)

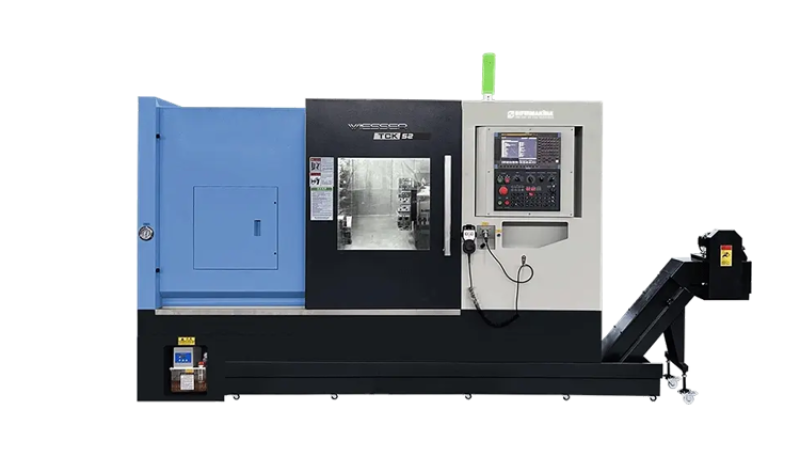

Ayna çapı: 8 (inch) Yatak üstü çevirme çapı: Ø560 (mm) Maks. tornalama çapı: Ø450 (mm) Maks. tornalama boyu: 520 (mm) Fener mili koniği: A2-6 Fener mili delik çapı: Ø79 (mm) Çubuk kapasitesi: Ø65 (mm) Maks. fener mili devri: 3.500 (rpm) Spindle motor gücü: 11/15 (kW) Kızak Tipi / Ölçüleri (X Z): THK (Marka) Lineer Masura (Roller) Kızak / 45 45 (mm) Döküm yatak eğim açısı: 30° X Z eksen seri hareket hızı: 24 24 (m/dk.) X eksen hareket miktarı: 270 (mm) Z eksen hareket miktarı: 610 (mm) Pozisyonlama hassasiyeti: ±0,008 (mm) Tekrarlama hassasiyeti: ±0,004 (mm) Taret motoru tipi: Servo Taret istasyon sayısı: 12 Taret kare takım ölçüleri: 25x25 (mm) Punta koniği: MT-5 Punta pinol çapı: 80 (mm) Punta pinolü hareket miktarı: 80 (mm) Punta gövdesi hareket miktarı: 500 (mm) Makina dış kasa ölçüleri (WxDxH): 3.600x2.000x1.710 (mm) Takribi Makina ağırlığı: 4.000 (kg)
